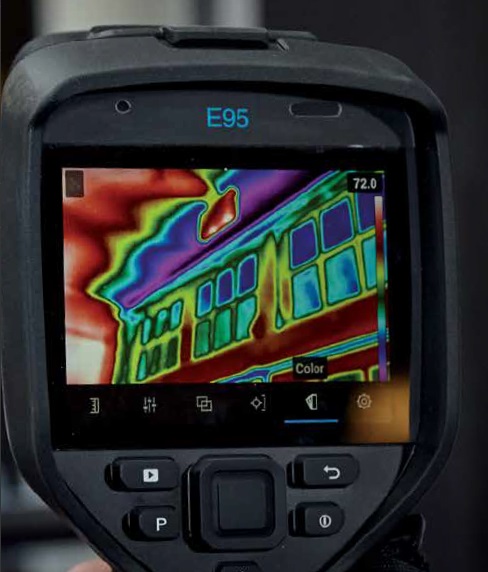

Поверка тепловизора FLIR E95 в Ижевске
Камеры тепловизионные (тепловизоры) FLIR E75, FLIR E85, FLIR E95 предназначены для неконтактных измерений пространственного распределения температуры поверхностей объектов по их собственному тепловому излучению и отображения этого распределения на экране ЖК-дисплея. Поверка тепловизора FLIR E95 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка тепловизора FLIR E95
Камеры тепловизионные (тепловизоры) FLIR E75, FLIR E85, FLIR E95 являются оптико-электронными измерительными приборами, принцип действия которых основан на фиксировании инфракрасного (теплового) электромагнитного излучения, исходящего от каждого нагретого объекта. Через оптическую систему на приёмник, представляющий собой неохлаждаемую микроболометрическую матрицу, фокусируется инфракрасное (тепловое) электромагнитное излучение. Далее инфракрасное (тепловое) электромагнитное излучение посредством электронного блока преобразуется в цифровой сигнал. Цифровой сигнал после математической обработки отображается в виде термограммы на ЖК-дисплее.
Термограмма представляет собой спектрозональную картину, отображающую распределение температуры на поверхности объекта или на границе разделения различных сред. Измерение температуры осуществляется в любой точке термограммы, значение температуры отображается в цифровой форме. При этом размеры отображаемой поверхности объекта на термограмме определяются угловым полем зрения камер тепловизионных (тепловизоров).
В камерах тепловизионных (тепловизорах) FLIR E75, FLIR E85, FLIR E95 предусмотрена возможность установки значения излучательной способности объекта. Камеры тепловизионные (тепловизоры) FLIR E75, FLIR E85, FLIR E95 отличаются метрологическими характеристиками.
Между собой камеры тепловизионные (тепловизоры) FLIR E75, FLIR E85, FLIR E95 отличаются только диапазоном измерений температуры. В камеры тепловизионные (тепловизоры) FLIR E75, FLIR E85, FLIR E95 встроен лазерный целеуказатель и дальномер.
В камеры тепловизионные (тепловизоры) FLIR E75, FLIR E85, FLIR E95 могут комплектоваться дополнительным объективом.
Пломбирование камер тепловизионных (тепловизоров) FLIR E75, FLIR E85, FLIR E95 не предусморено.
Программное обеспечение
Внутреннее (встроенное) программное обеспечение (ПО) устанавливается при изготовлении камер тепловизионных (тепловизоров) FLIR E75, FLIR E85, FLIR E95 и не имеет возможности к считыванию и модификации.
Конструкция камер тепловизионных (тепловизоров) FLIR E75, FLIR E85, FLIR E95 исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Поверка осуществляется по документу РТ-МП-4791-442-2018 «ГСИ. Камеры тепловизионные (тепловизоры) FLIR E75, FLIR E85, FLIR E95. Методика поверки», утверждённому ФБУ «Ростест-Москва» 26 июня 2018 г.
Основные средства поверки:
— эталонный протяженный излучатель 2-го разряд по ГОСТ Р 8.558-2009, в диапазоне от плюс 30 до плюс 95 °С;
— рулетка измерительная металлическая, Р5У3Д 3-й класс точности по ГОСТ 7502-98;
— эталонные источники излучения в виде моделей черного тела 2-го разряда по ГОСТ Р 8.558-2009 в диапазоне от минус 20 до плюс 1500 °С
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация изготовителя «FLIR Systems Estonia OU»
