Поверка разрывной машины ИР 5074-3 в Ижевске

Машины разрывные ИР 5074-3 (далее — машины) предназначены для измерений нагрузки (усилия) и деформации при испытаниях на растяжение образцов текстильных материалов из натуральных и искусственных волокон, трикотажного полотна и нетканых материалов. Поверка разрывной машины ИР 5074-3 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Поверка разрывной машины ИР 5074-3

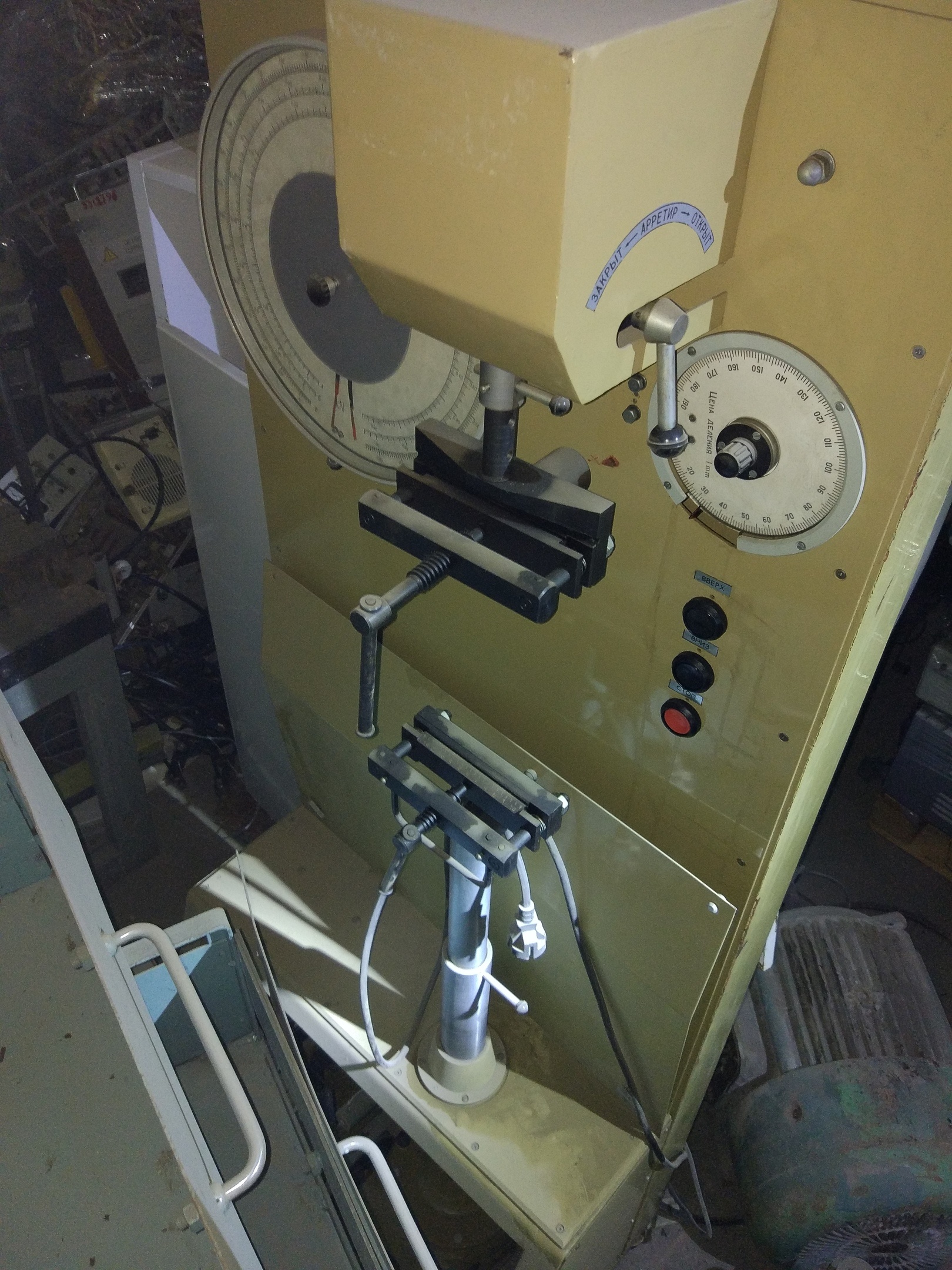

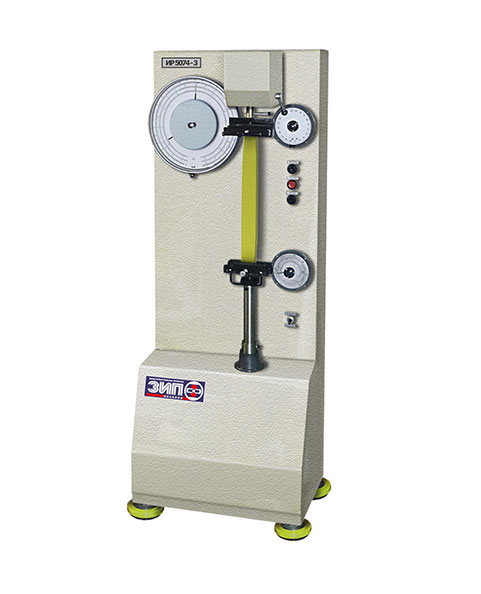

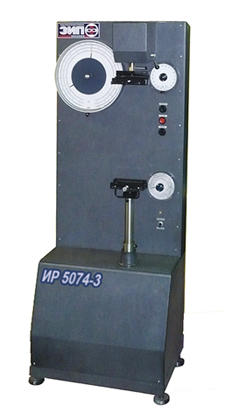

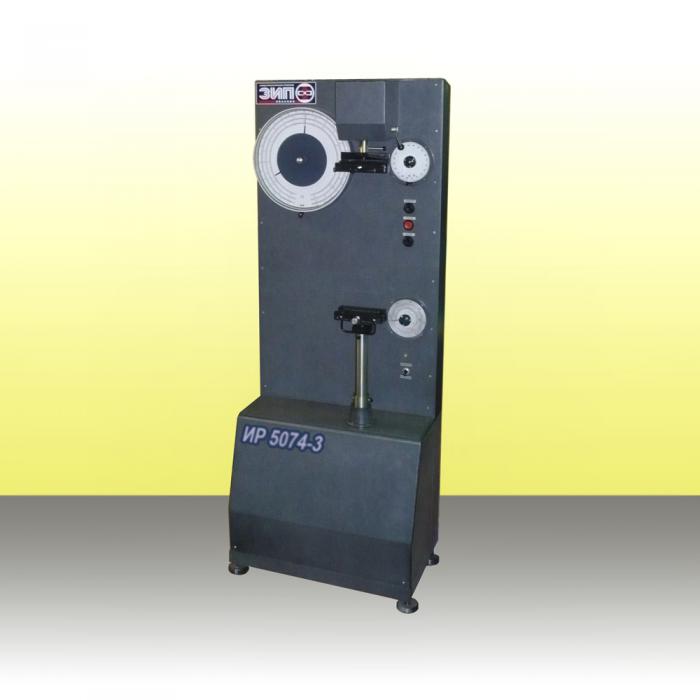

Машина представляет собой конструкцию с маятниковым силоизмерителем, электромеханическим приводом перемещения нижнего захвата и механическим измерителем деформации.

Принцип работы машины основан на приложении к образцу нагрузки, возрастающей при движении нижнего захвата вниз, за счёт отклонения маятника. Нагрузка отмечается на шкале силоизмерителя. Измерение расстояния между захватами характеризует деформацию образца и отмечается на шкале деформации. При разрыве образца нагрузка и удлинение фиксируются.

Все основные узлы машины смонтированы в станине. Станина представляет собой жесткую замкнутую раму, сваренную из углового и профильного проката и закрытую панелями и крышками.

Силоизмеритель смонтирован в верхней части станины. Его основные узлы: грузовой двухплечный рычаг, маятник и шкала силоизмерителя. На штанге маятника крепятся грузы для создания нагрузок.

Шкала силоизмерителя имеет три диапазона нагрузок и служит для отсчета нагрузки, приложенной к образцу, и фиксации разрывной нагрузки.

Шкала деформации, расположена в верхней правой части станины, служит для отсчета абсолютного удлинения образца.

Привод передает движение от электродвигателя к ходовому винту. Вращательное движение винта при помощи пары гайка-винт, преобразуется в поступательное движение нижнего захвата.

Плавное регулирование скорости электродвигателя обеспечивается тиристорным регулятором. Управление приводом выведено на лицевую панель.

За счет использования динамического торможения активный захват, а вместе с ним и шкала деформации сразу же останавливаются. В исходное положение возврат захвата происходит ускоренно.

Машина может быть использована в лабораториях предприятий текстильной промышленности и научно-исследовательских институтов при изучении и контроле физикомеханических свойств материалов.

Многоцелевая разрывная машина ИР 5074-3 является одной из самых простых в обращении и мощных в своем классе. Это представитель высококачественной аппаратуры.

ИР 5074-3 применим для диагностики различных текстильных материалов из натуральных и синтетических волокон, пряжей, трикотажных полотен и прочих материалов, а также составных частей обуви (с набором особых дополнительных приспособлений)

Машина оснащена всяческими элементами, которые делают процесс еще более эффективным. У нее электромеханический привод, маятниковый, трехдиапазонный силоизмеритель. Несмотря на свои размеры, которые достигают 750х500х1730 мм и вес в двести сорок килограмм, при монтаже ей не требуется фундамент, установка происходит на виброопорах.

ИР 5074-3 применим на предприятиях легкой промышленности, на производстве, использующем ткани различного происхождения и составные элементы изделий, типа брезентовых или кожаных вставок, а также может использоваться в научно-исследовательских лабораториях.

Аппаратура функционирует в трех определенных интервалах измерений: диапазон А: от 0 до 0,5 кН, диапазон Б: от 0 до 1 кН и В: от 0 до 3 кН. Максимальная нагрузка в процессе испытаний составляет 3 кН. Диапазон измерения деформации от 0 до 200 мм.

Данный аппарат это система четко налаженных, высокочувствительных механизмов. Многим профессионалам своего дела ИР 5074-3 придется по душе. Он рассчитан на долгую и производительную службу. Прибор располагает необходимой мощностью и технологиями, чтобы обеспечить пользователя всем необходимым для проведения полноценной диагностики. В своем классе это оптимальное соотношение цены и качества, и один из самых простых в управлении аппаратов. Он составляет конкуренцию многим приборам не только своего уровня, но и более высокого класса.
