Поверка измерителя-регулятора температуры ПТ200 в Ижевске
Назначение: для программного регулирования температуры в электрических печах сопротивления и других объектах.
Поверка измерителя-регулятора температуры ПТ200
Измерители-регуляторы температуры ПТ200 изготовляются следующих моделей: ПТ200-00/х, ПТ200-02/L, ПТ200-08/х, ПТ200-00/К, ПТ200-02/К, ПТ200-08/К, ПТ200-00/S, ПТ200-02/S, ПТ200-08/S, ПТ200-00/В, ПТ200-02/В, ПТ200-08/В, ПТ200-00/А-1, ПТ200-02/А-1, ПТ200-08/А-1, ПТ200-20.
Модели приборов отличаются количеством программируемых участков, их длительностью и типом номинальной статической характеристикой преобразования.

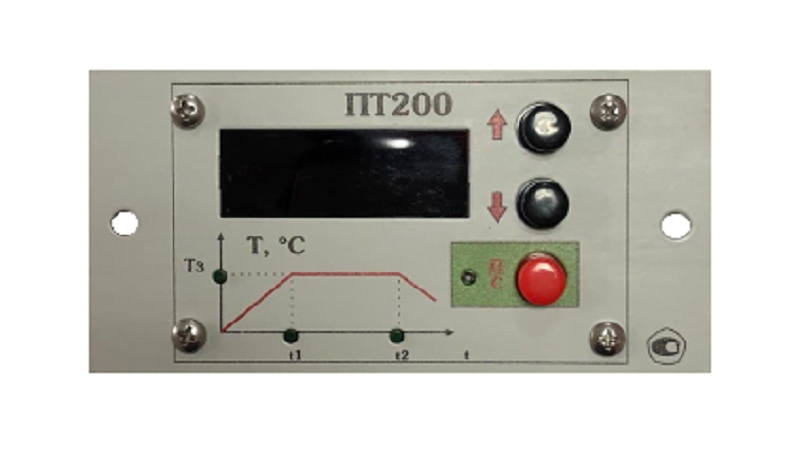

В основе прибора лежит цифровое вычислительное устройство, содержащее однокристалльную микро-ЭВМ типа АТ89С55, микросхему запоминающего устройства и элементы для передачи и обработки информации. Прибор формирует ПИД, ПИ, ПД, П-законы регулирования. Конструктивно все элементы прибора объединены в блок, заключенный в металлический корпус, рассчитанный на щитовой утопленный монтаж на вертикальной плоскости. На лицевой панели прибора размещен цифровой индикатор с управляющими кнопками. На задней панели прибора размещены штепсельный разъем под ременный жгут с десятью клеммами для внешнего соединения прибора и две клеммы для подсоединения термоэлектрического преобразователя.
Поверка приборов проводится в соответствии с документом «Измерители-регуляторы ПТ200. Методика поверки», утвержденным ГЦИ СИ ВНИИМС, май 2002 г.
Основные средства поверки:
- универсальный измерительный прибор УПИП б0-М, класс точности прибора, как потенциометра 0,05;
- термометр ТЛ-4, диапазон измерений: от 0 до плюс 55 °С, ц.д. 0,1;
Межповерочный интервал -2 года.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры».
- ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования».
- ТУ 1826-001-81303998-01 «Измерители-регуляторы температуры ПТ 200. Технические условия»
