Поверка источника питания программируемого ПрофКиП Б5 в Ижевске
Назначение: для воспроизведения и измерений напряжения постоянного тока, воспроизведения и измерений силы постоянного тока.
Модификации: ПрофКиП Б5-3603, ПрофКиП Б5-3605, ПрофКиП Б5-6005, ПрофКиП Б5-12001, ПрофКиП Б5-1560, ПрофКиП Б5-3010, ПрофКиП Б5-3020, ПрофКиП Б5-3030, ПрофКиП Б5-6015, ПрофКиП Б5-8010, ПрофКиП Б5-15006, ПрофКиП Б5-35111, ПрофКиП Б5-8540, ПрофКиП Б5-15520, ПрофКиП Б5-30010.
Поверка источника питания программируемого ПрофКиП Б5
Принцип действия источников питания основан на преобразовании напряжения сети в повышенное высокочастотное напряжение прямоугольной формы, с последующей широтно -импульсной стабилизацией, понижением, выпрямлением и фильтрацией.
Управление режимами работы стабилизатора, измерение выходного напряжения постоянного тока и силы постоянного тока, ввод параметров и отображение их на дисплее осуществляются с помощью встроенного микроконтроллера. Микроконтроллер так же обеспечивает интерфейсные функции источников питания.
Все модификации источников питания одноканальные (однополярные).
Источники питания выполнены в виде моноблока со съёмным сетевым кабелем питания.

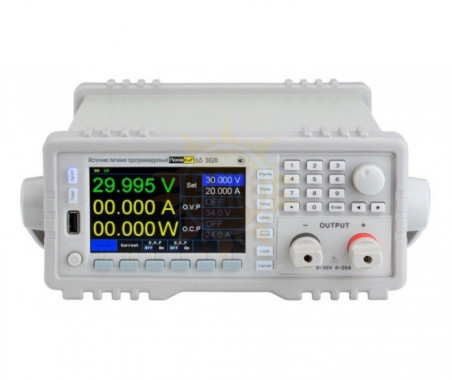

На передней панели расположены цифровой дисплей, кнопки выбора режимов работы и ввода числовых значений, кнопки выбора пунктов меню, ручка изменения параметров и выходные гнёзда.
На задней панели расположены: разъём для подключения кабеля питания и элементы систем охлаждения (вентиляционные отверстия), а так же интерфейсные разъёмы: RS-232, RS-485, LAN (опционально) и аналоговое управление (опционально).
К данному типу источников питания относятся пятнадцать модификаций источников питания
Источники питания различаются между собой:
- максимальным выходным напряжением (первые две или три цифры в обозначении типа ПрофКиП Б5-ХХХ03);
- максимальным значением тока в нагрузке (последние две или три цифры в обозначении типа ПрофКиП 30ХХХ);
Нанесение знака поверки на источники питания не предусмотрено.
Знак утверждения типа
наносится на лицевую панель источника питания методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
| Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Источник питания программируемый | ПрофКиП Б5-3603, ПрофКиП Б5-3605, ПрофКиП Б5-6005, ПрофКиП Б5-12001, ПрофКиП Б5-1560, ПрофКиП Б5-3010, ПрофКиП Б5-3020, ПрофКиП Б5-3030, ПрофКиП Б5-6015, ПрофКиП Б5-8010, ПрофКиП Б5-15006, ПрофКиП Б5-35111, ПрофКиП Б5-8540, ПрофКиП Б5-15520, ПрофКиП Б5-30010 | 1 шт. |
| Кабель питания | — | 1 шт. |
| Диск (USB накопитель) с технической документацией | — | 1 шт. |
| Кабель интерфейсный RS-232 | — | 1 шт. |
| Руководство по эксплуатации | ПРШН.418111.200-2021 РЭ | 1 экз. |
Сведения о методах измерений
приведены в разделе 5 «РАБОТА С ПРИБОРОМ» руководства по эксплуатации ПРШН.418111.200-2021 РЭ.
Нормативные документы
- Приказ Росстандарта от 30.12.2019 № 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
- Приказ Росстандарта от 01.10.2018 № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110’16 до 100 А
- ТУ ПРШН.418111.200-2021 ТУ Источники питания программируемые ПрофКиП. Технические условия
